发布时间：2021-12-06

5G NR基站一致性测试，3GPP TS 38.141传导一致性测试

解答：我司拥有5G基站的测试能力，如有需要请联系我们。

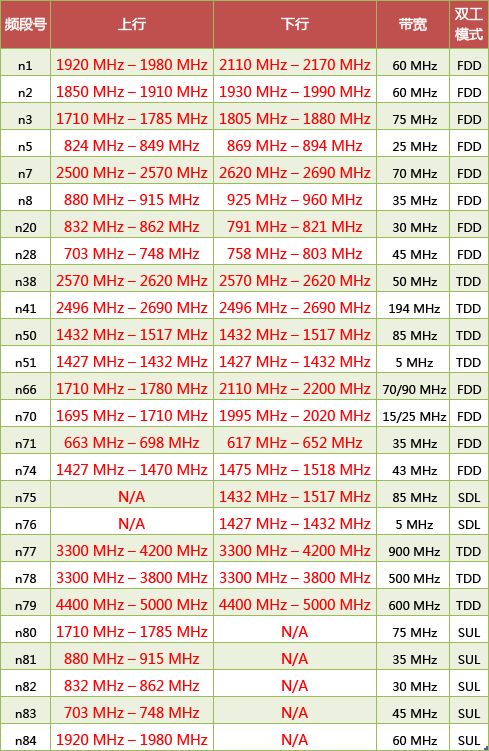

5G NR FR1频段

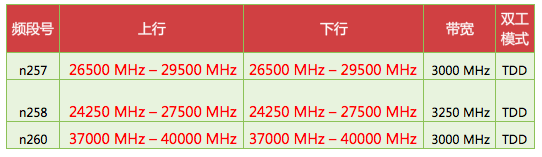

5G NR FR2频段

依据 TS 38.141-1 第 15 版规范的传导一致性测试

3GPP TS 38.141 技术规范定义了 5G NR 基站 (BS) 的射频 (RF) 一致性测试方法和要求。本应用指南介绍了如何手动操作或远程控制罗德与施瓦茨的信号发生器，以便快速便捷地依据 TS 38.141-1 第 15 版规范执行规范第 8 章要求的所有必要的射频性能测试。

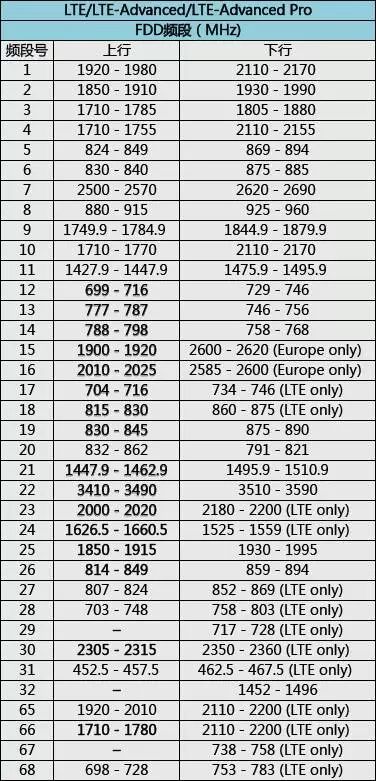

LTE FDD频段

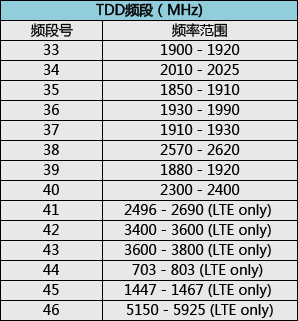

LTE TDD频段

众所周知，5G的最大速率达10-20Gbps，4G LTE的最大速率不过1Gbps，LTE PDCP层原本不是为5G高速率而设计的，因此在选项3中，为了避免4G基站处理能力遭遇瓶颈，就必须对原有4G基站，也就是双连接的主站，进行硬件升级。

升级后的4G基站，或者说R15版本的4G基站，叫eLTE eNB，同时，迁移入5G核心网的4G基站也叫eLTE eNB，因为5G核心网引入了新的NAS层，这在后面会讲到。e就是enhanced，增强版的意思。

但一定有运营商不愿意对原有的4G基站升级，于是，3GPP就推出了两个“变种”选项——选项3a和3x。

为了避免选项3中的LTE PDCP层遭遇处理瓶颈，其将数据分流和聚合功能迁移到5G基站的PDCP层，即NR PDCP层。

5G NR基站检测
检测对象	项目/参数		检测标准（方法）	说明
检测对象	序号	名称	检测标准（方法）	说明
5G NR基站	1	基站输出功率	第三代合作项目.无线接入网技术规范.第1部分：基站一致性测试 3GPP TS 38.141-1 6.2.4
	2	RE功率控制动态范围	第三代合作项目.无线接入网技术规范.第1部分：基站一致性测试 3GPP TS 38.141-1 6.3.2
	3	总功率动态范围	第三代合作项目.无线接入网技术规范.第1部分：基站一致性测试 3GPP TS 38.141-1 6.3.3.4
	4	发射机关断功率	第三代合作项目.无线接入网技术规范.第1部分：基站一致性测试 3GPP TS 38.141-1 6.4.1.4
	5	发射机瞬态周期	第三代合作项目.无线接入网技术规范.第1部分：基站一致性测试 3GPP TS 38.141-1 6.4.2.4
	6	频率误差	第三代合作项目.无线接入网技术规范.第1部分：基站一致性测试 3GPP TS 38.141-1 6.5.2.4
	7	矢量幅度误差(EVM)	第三代合作项目.无线接入网技术规范.第1部分：基站一致性测试 3GPP TS 38.141-1 6.5.3.4
	8	发射机端口之间的时间对齐	第三代合作项目.无线接入网技术规范.第1部分：基站一致性测试 3GPP TS 38.141-1 6.5.4.4
	9	占用带宽	第三代合作项目.无线接入网技术规范.第1部分：基站一致性测试 3GPP TS 38.141-1 6.6.2.4
	10	邻道抑制比（ACLR）	第三代合作项目.无线接入网技术规范.第1部分：基站一致性测试 3GPP TS 38.141-1 6.6.3.4
	11	频谱发射模板	第三代合作项目.无线接入网技术规范.第1部分：基站一致性测试 3GPP TS 38.141-1 6.6.4.4
	12	通用杂散发射	第三代合作项目.无线接入网技术规范.第1部分：基站一致性测试 3GPP TS 38.141-1 6.6.4.4
	13	带外无用发射	第三代合作项目.无线接入网技术规范.第1部分：基站一致性测试 3GPP TS 38.141-1 6.6.5.4
	14	特殊频段保护	第三代合作项目.无线接入网技术规范.第1部分：基站一致性测试 3GPP TS 38.141-1 6.6.5.4
	15	发射互调	第三代合作项目.无线接入网技术规范.第1部分：基站一致性测试 3GPP TS 38.141-1 6.7.4
	16	机箱端口辐射杂散	无线电发射设备参数通用要求和测量方法 GB/T 12572-2008 8.4
	17	阻塞	第三代合作项目.无线接入网技术规范.第1部分：基站一致性测试 3GPP TS 38.141-1 7.4.2.47.5.4
	18	频率范围	无线电发射设备参数通用要求和测量方法 GB/T 12572-2008 5
